Самодельная светодиодная подсветка в лобзик Black&Decker; KS950SLK

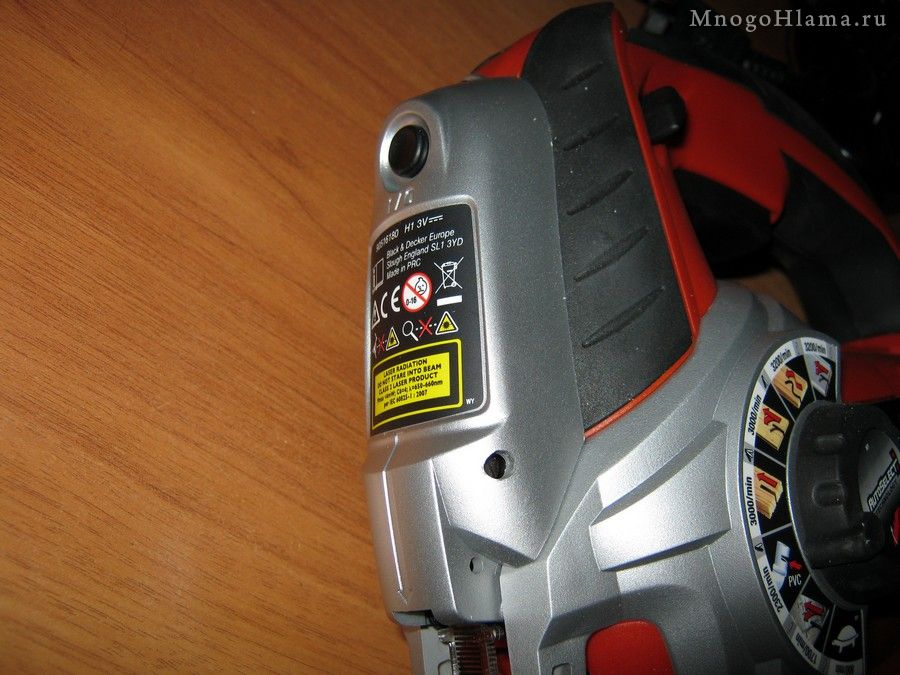

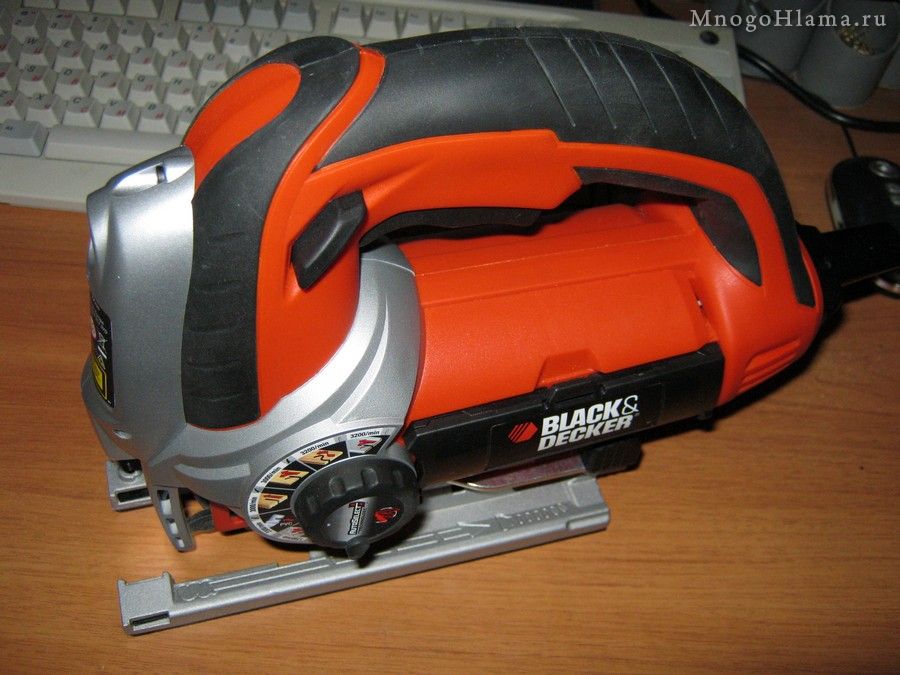

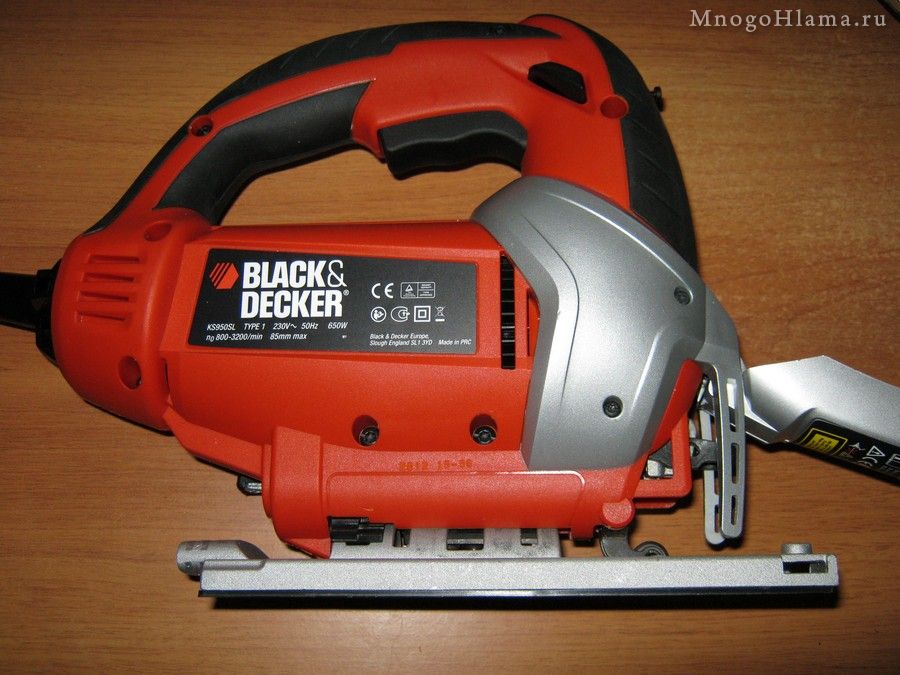

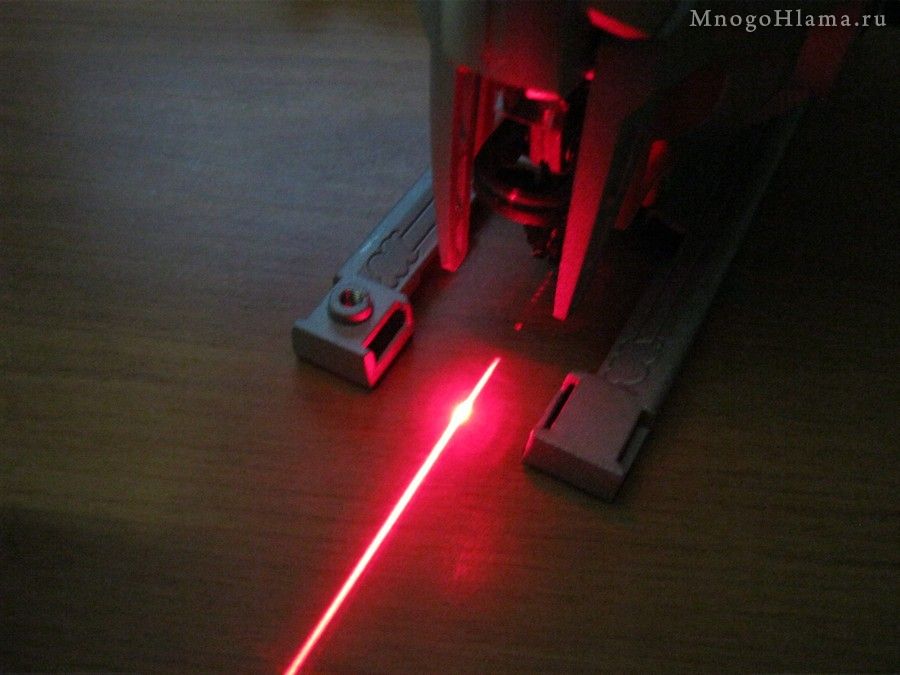

Почему то не любит B&D-кер делать подсветку к своему инструменту, даже для этой (не самой дешёвой) модели лобзика не стали делать. Вот встроить лазер в инструмент, который создан для того чтобы пилить криво, это пожалуйста, да ещё и запитать его от батареек зачем то.    :-)    Кстати здесь небольшой обзор этого лобзика.

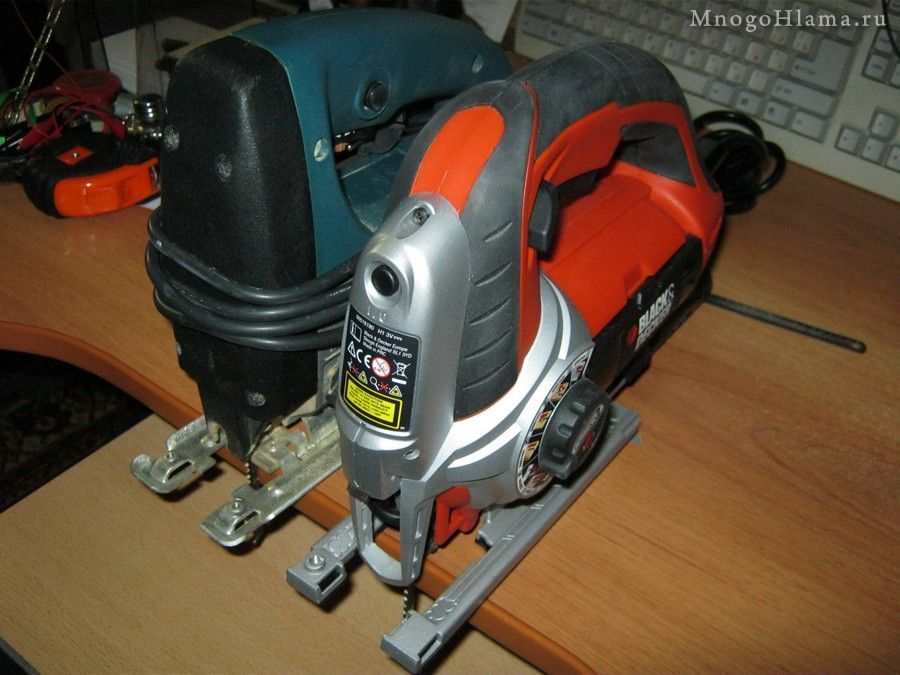

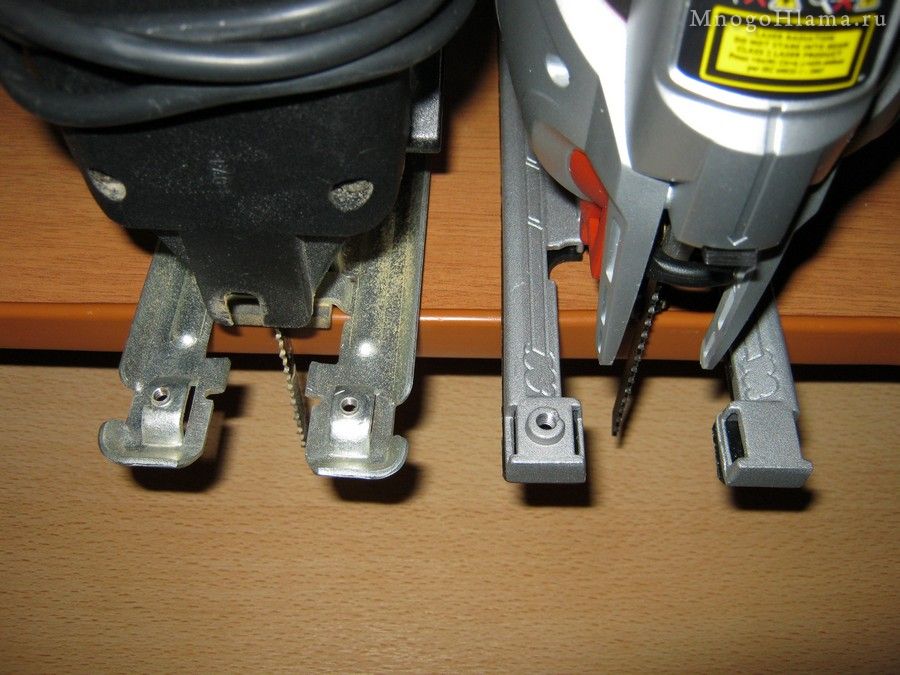

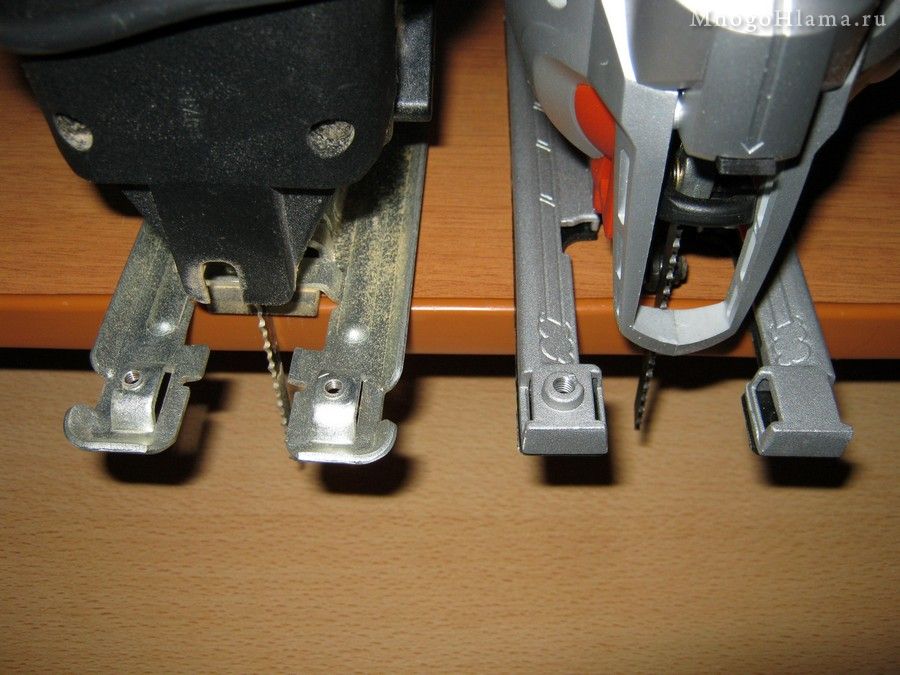

В этом аккумуляторном шуруповёрте я уже делал подсветку, но здесь её решил запитать от 220. Но сначала спилил перемычку, которая закрывает собой линию реза и пилку. И так приходится работать в позе знака ? так ещё эту ненужную перемычку зачем то сделали, фото в паре со стареньким лобзиком.

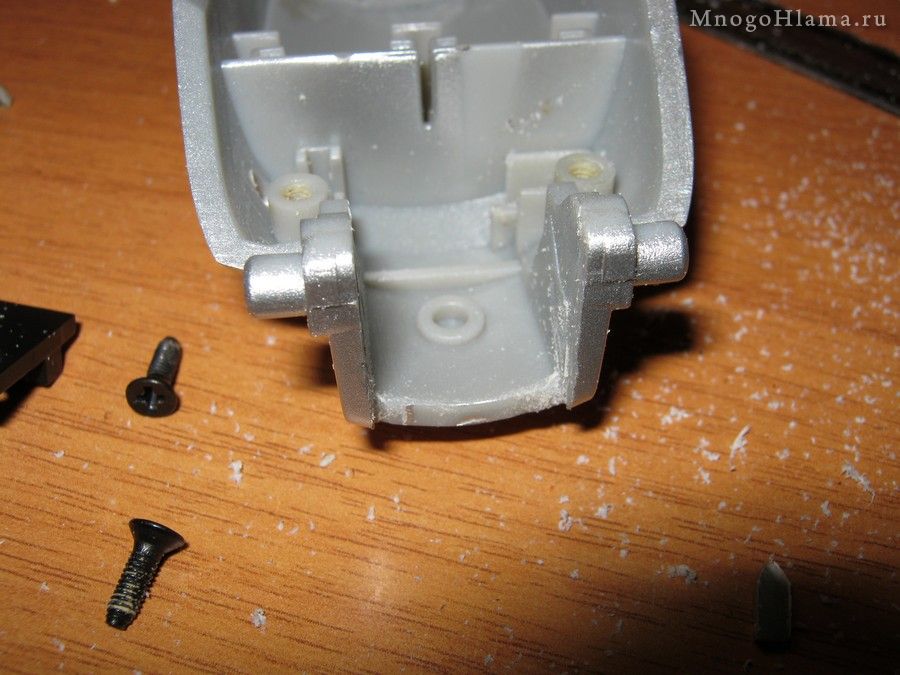

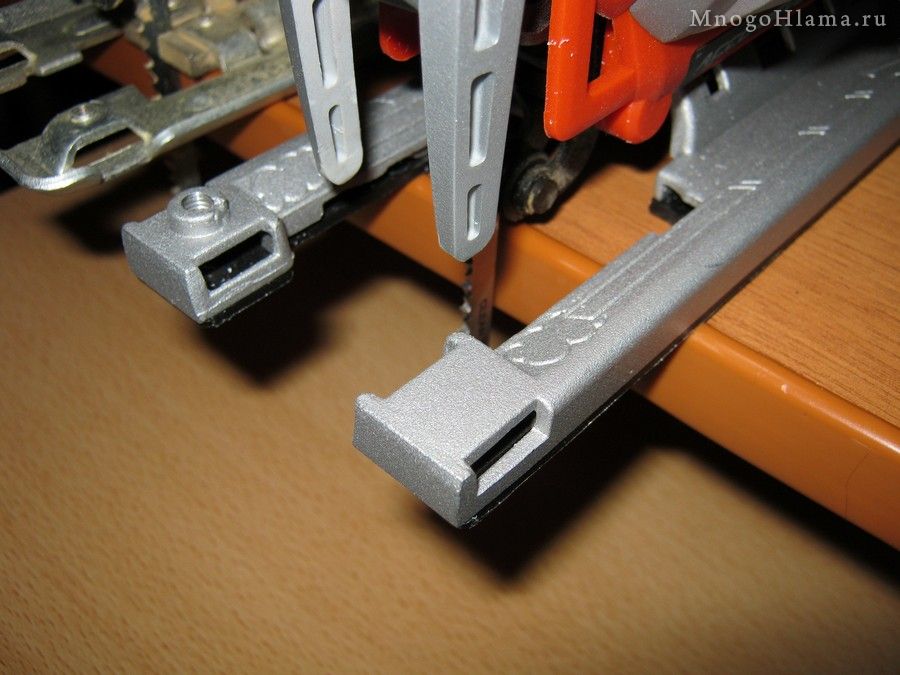

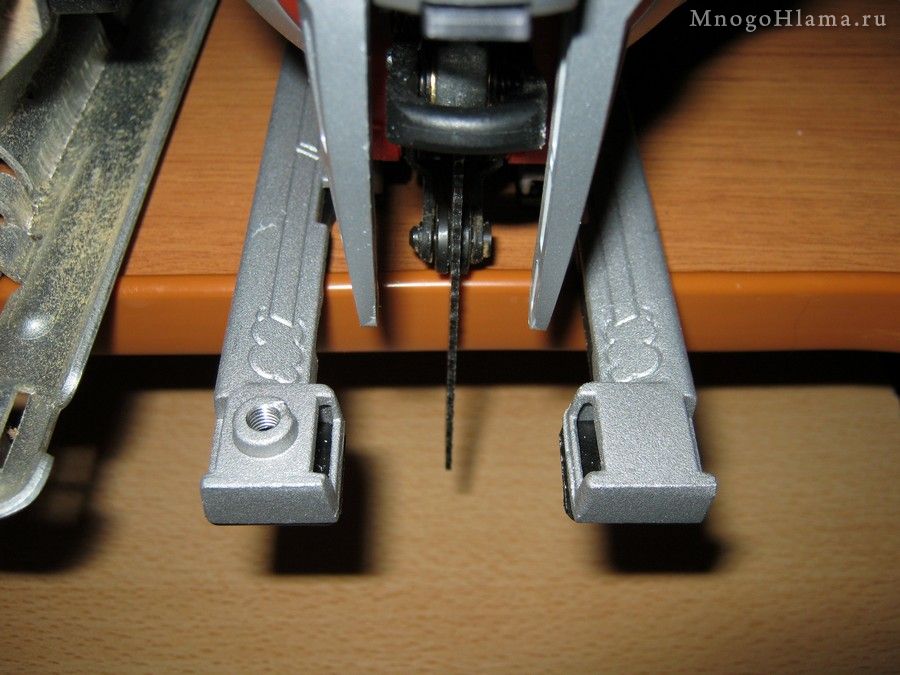

Спилил полотном по металлу, в этом месте как раз вкручивается шуруп, но оставшиеся два клыка очень толстые и отсутствие одного шурупа конструкцию не расшатает.   :-)

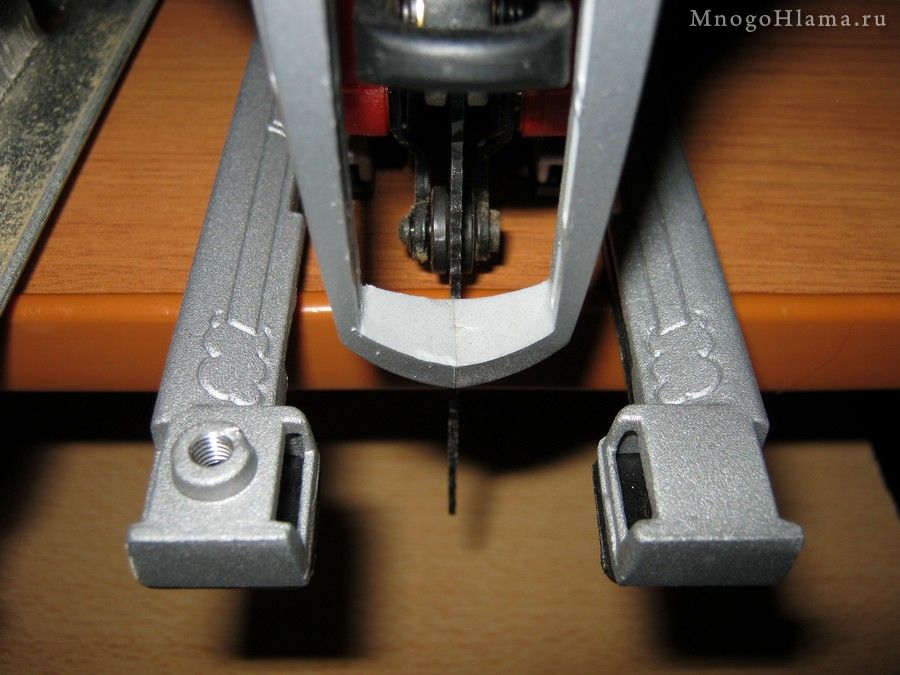

Дремелем закруглил и зашкурил кончики.

Теперь можно заняться переделкой красного фонарика в белый     :-)

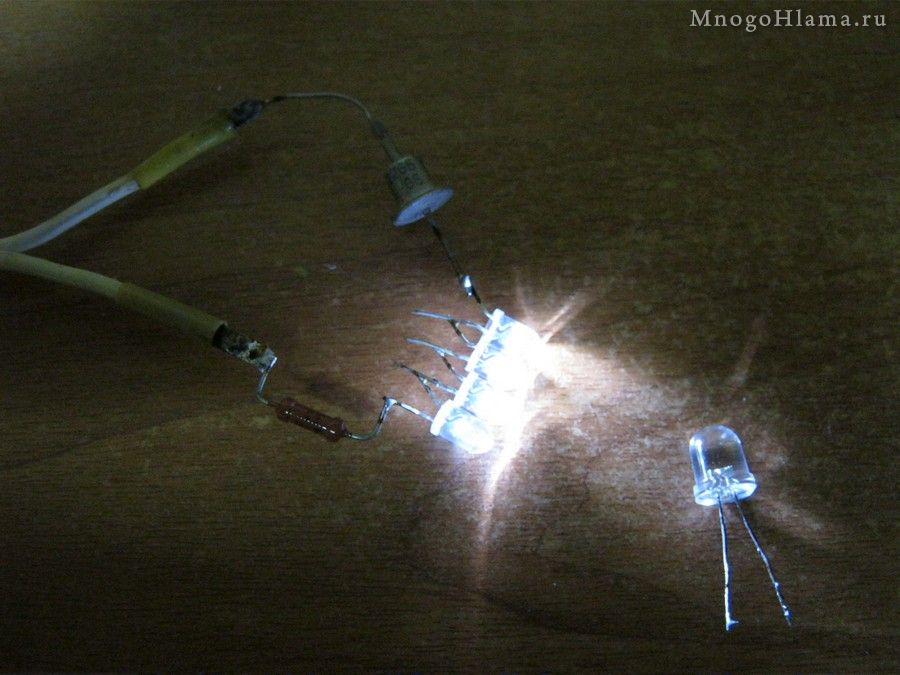

Нашёл в инэте самую простую схему подключения светодиодов к 220 вольт, по ней всё собрал и проверил, диоды светят нормально, с небольшим эффектом стробоскопа, но это мелочи. Посмотрим сколько протянут диоды, если очень быстро выгорят, тогда переделаю по какой нибудь другой схеме. Резистор здесь на 120 кОм, потом поменял его на два по 51 кОм, светодиоды использовал оставшиеся от фонарика из темы про шуруповёрт.

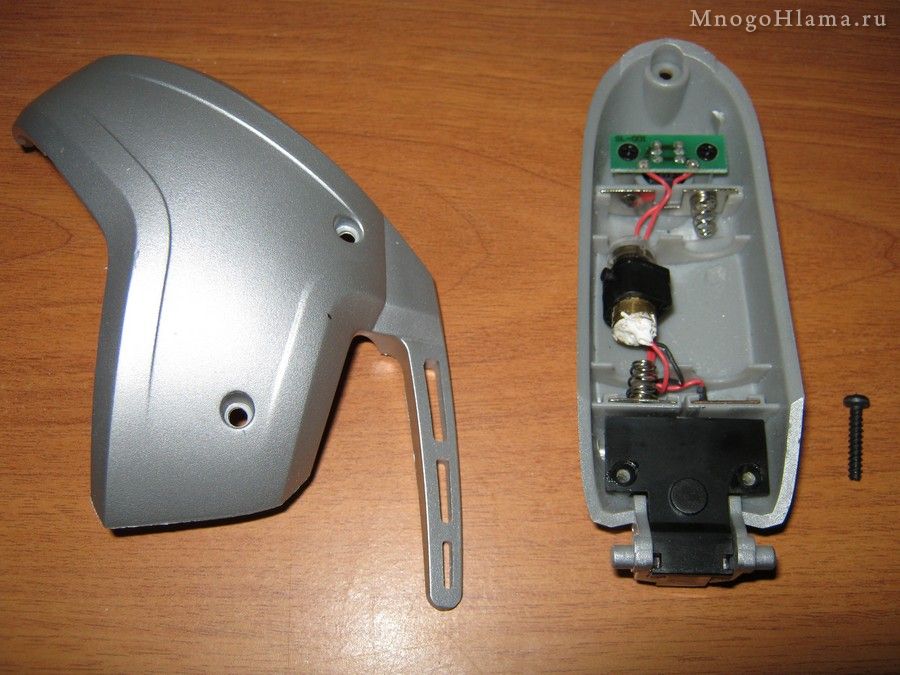

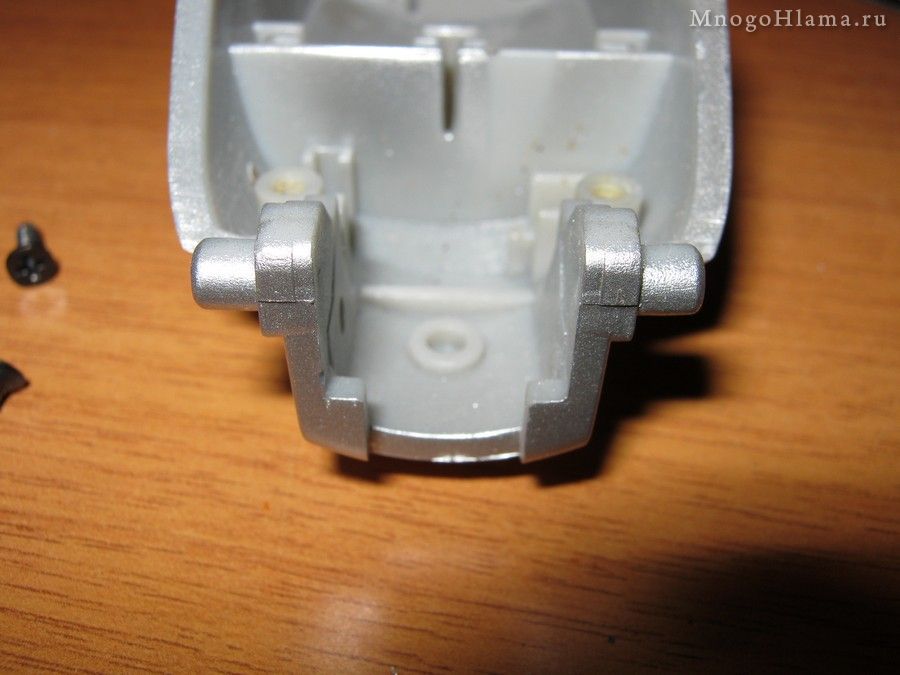

Разбираем лобзик, короб лазера на шарнире, фиксируется сверху одним винтиком.

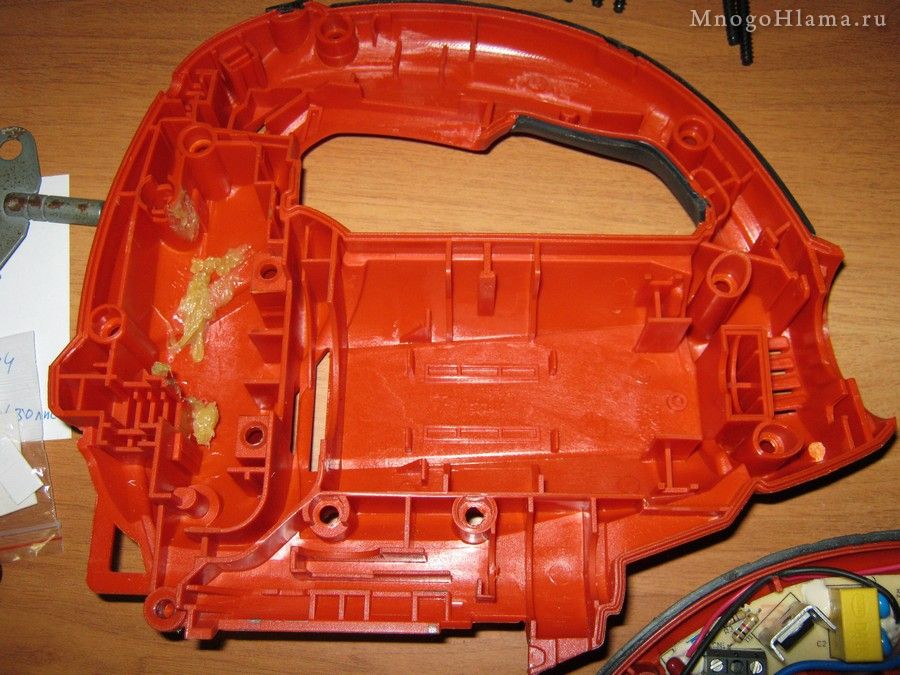

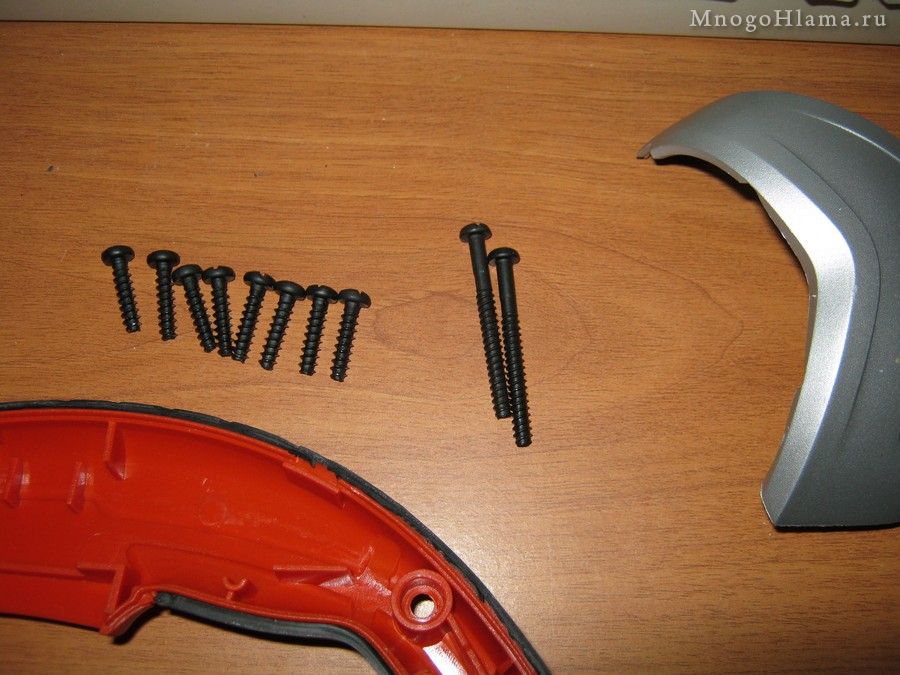

Выворачиваем все шурупы, серебристые накладки заодно удерживают короб лазера.

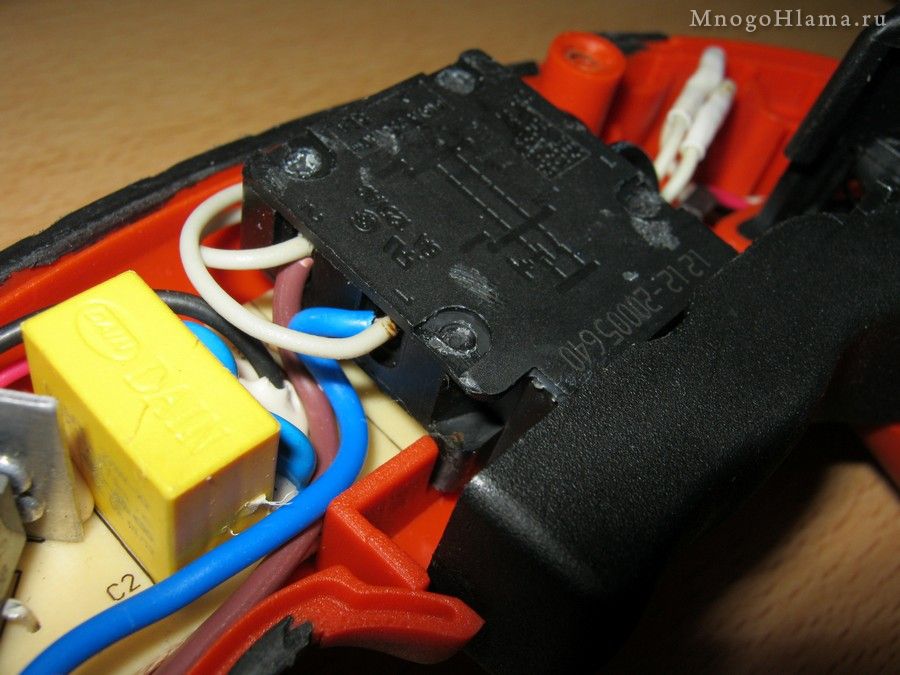

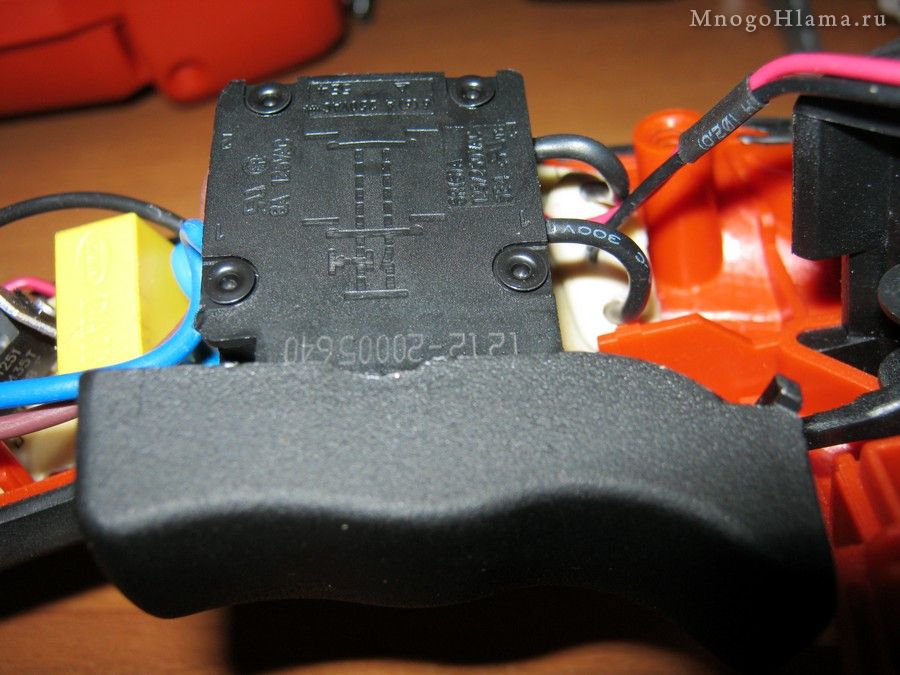

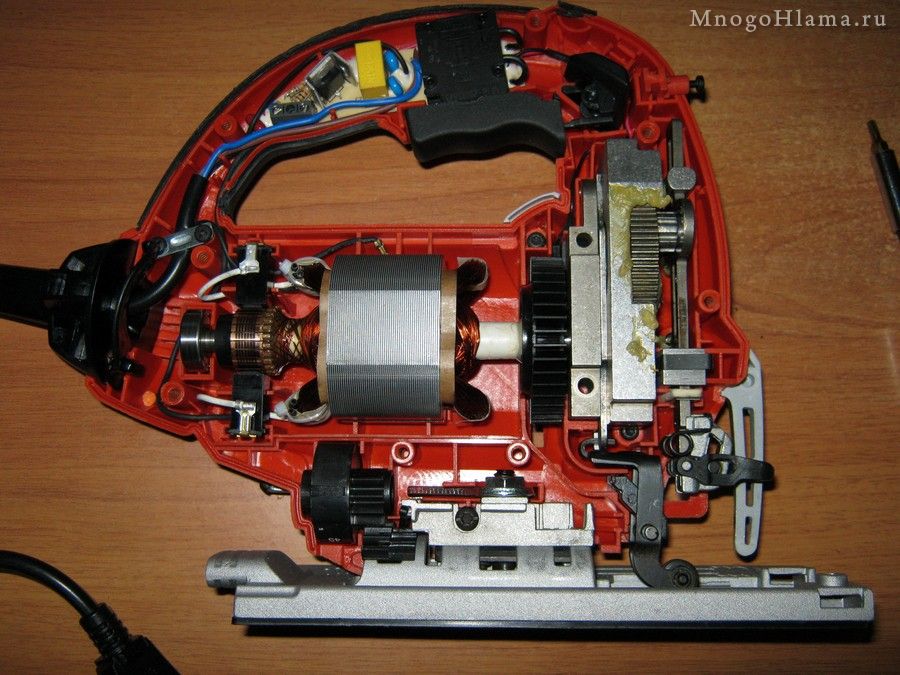

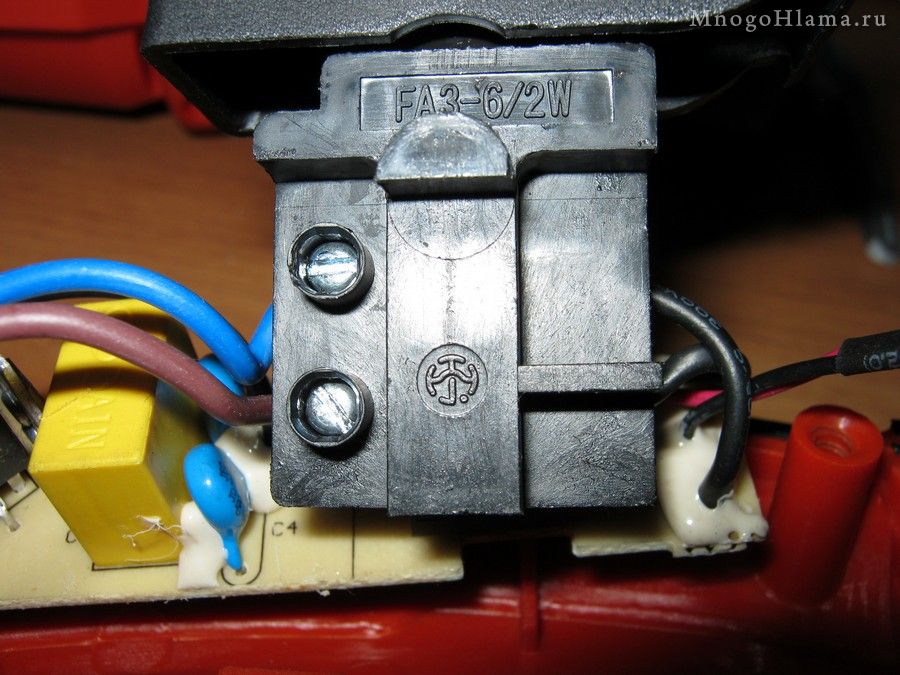

Выключатель здесь обычный, без всяких реостатов и микросхем.

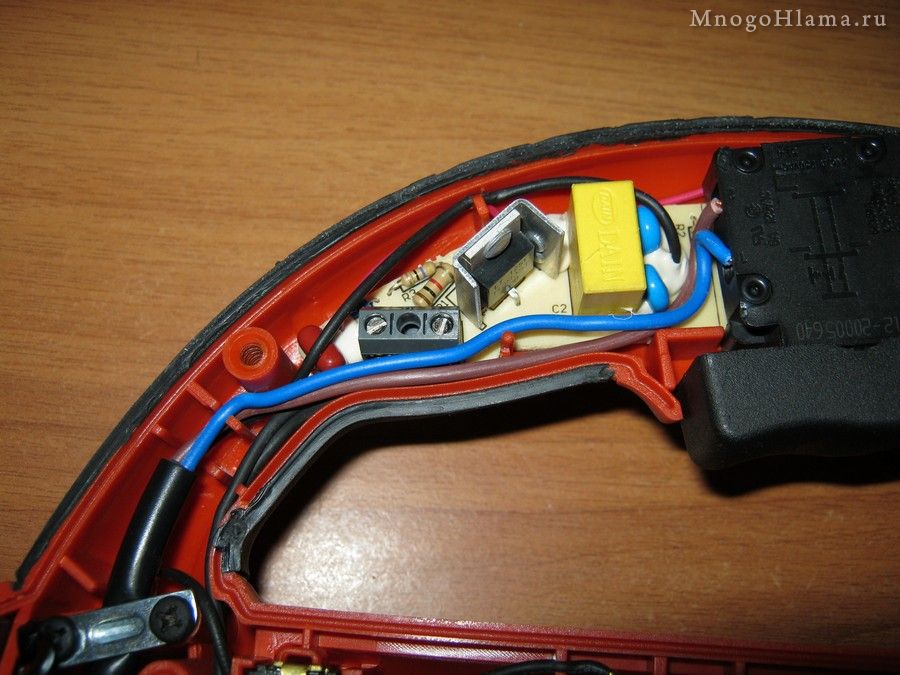

Слева на входе винтовые зажимы а на выходе быстроразъём.

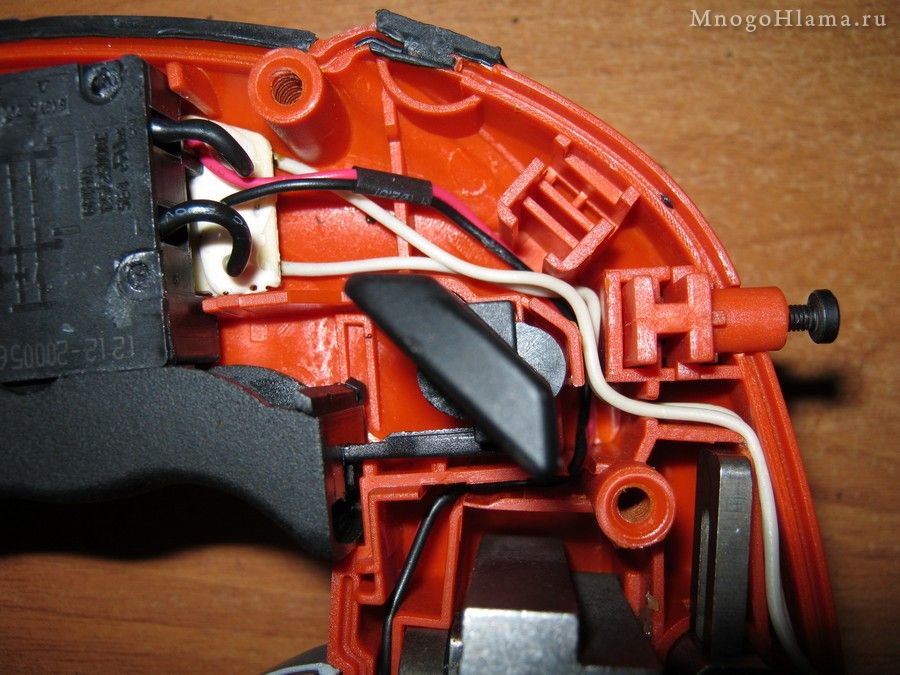

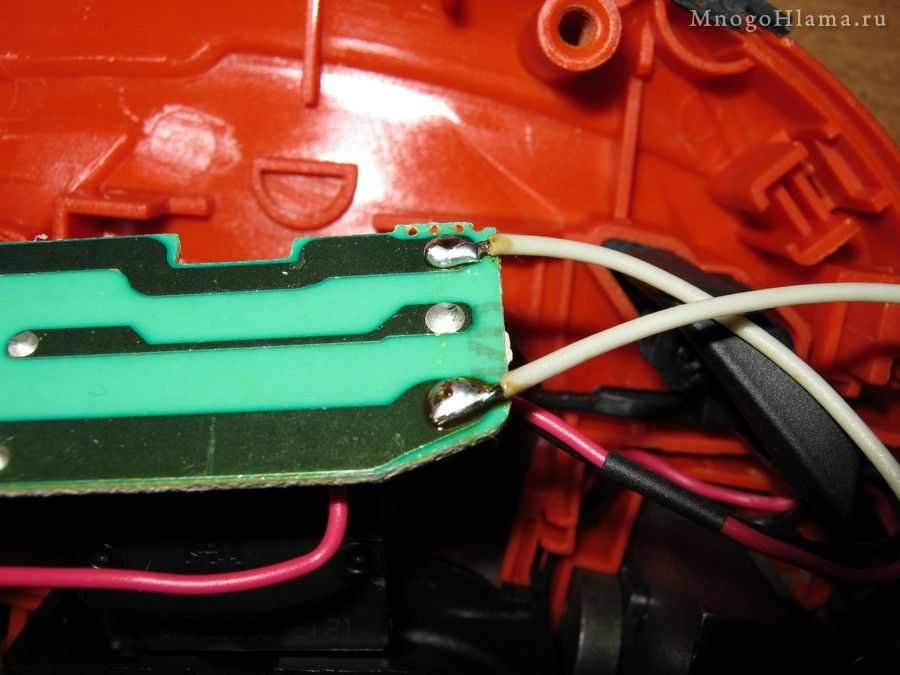

Свои провода решил припаять на выход выключателя, чтобы свет включался от нажатия курка лобзика. Паял их к дорожкам на плате, чтобы долго не возиться с проводами выключателя.

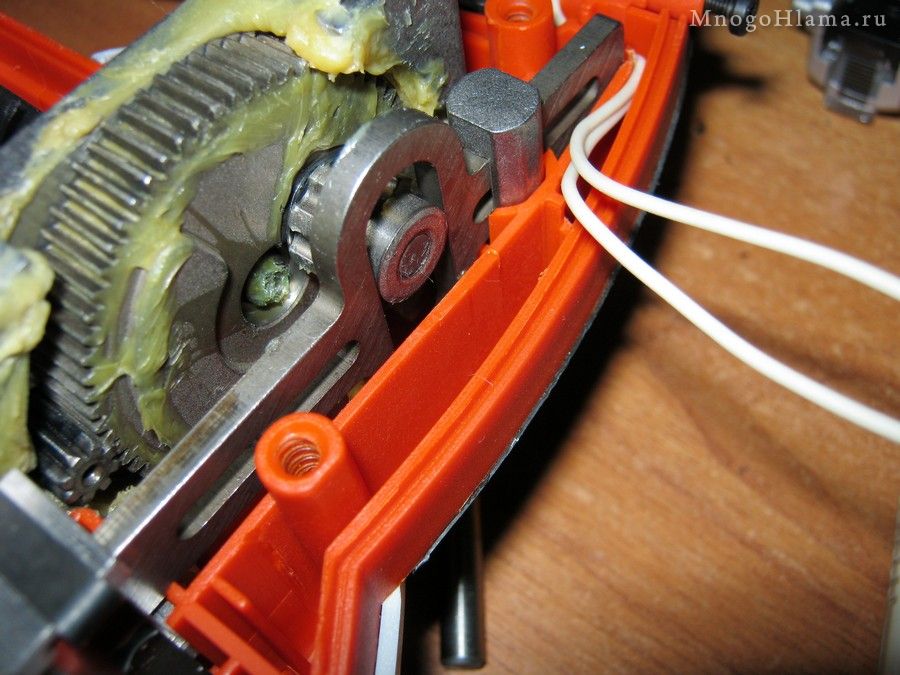

Укладываем проводку.

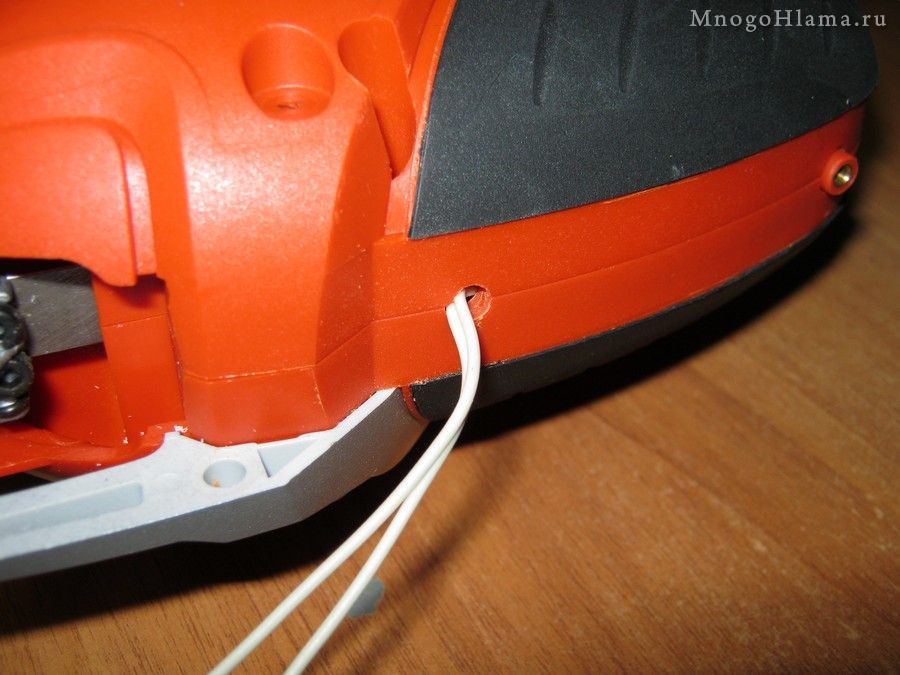

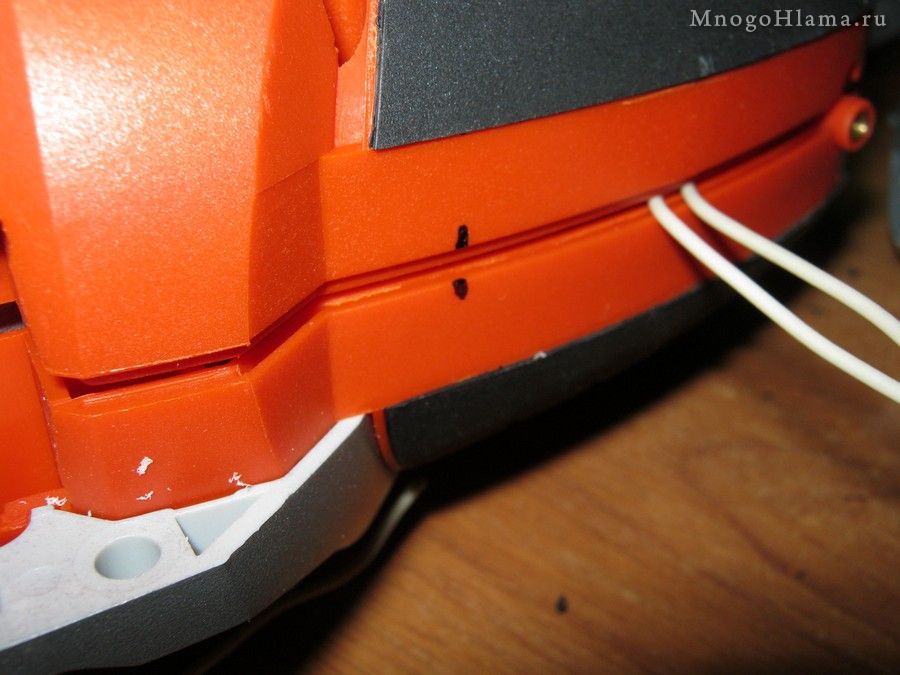

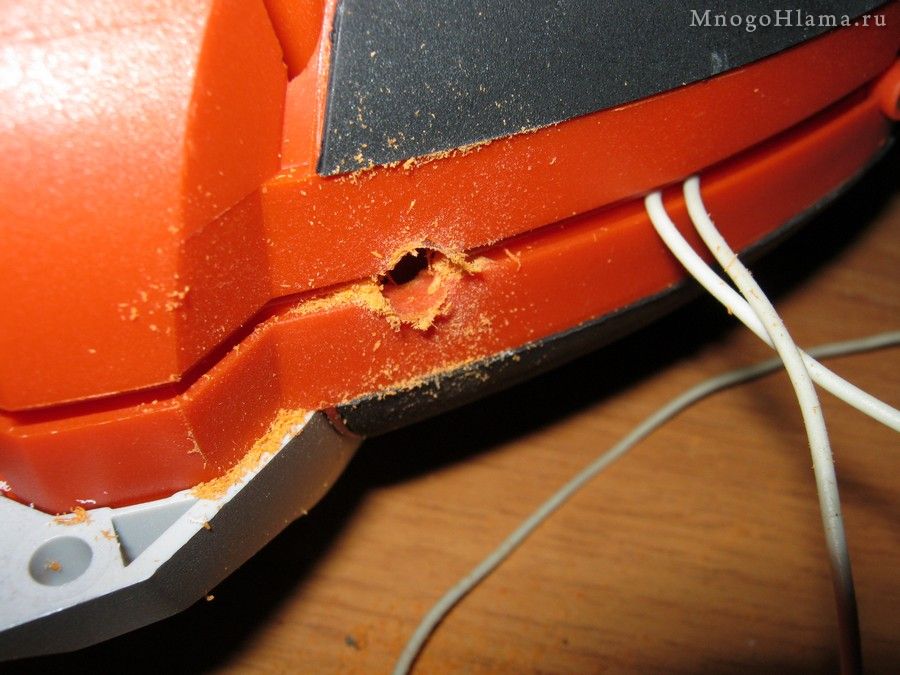

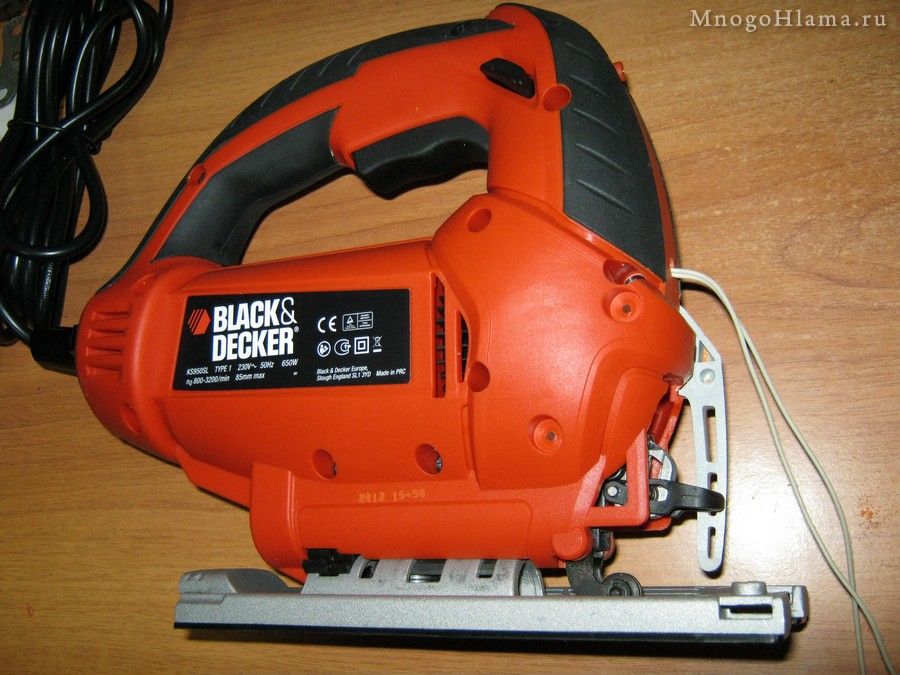

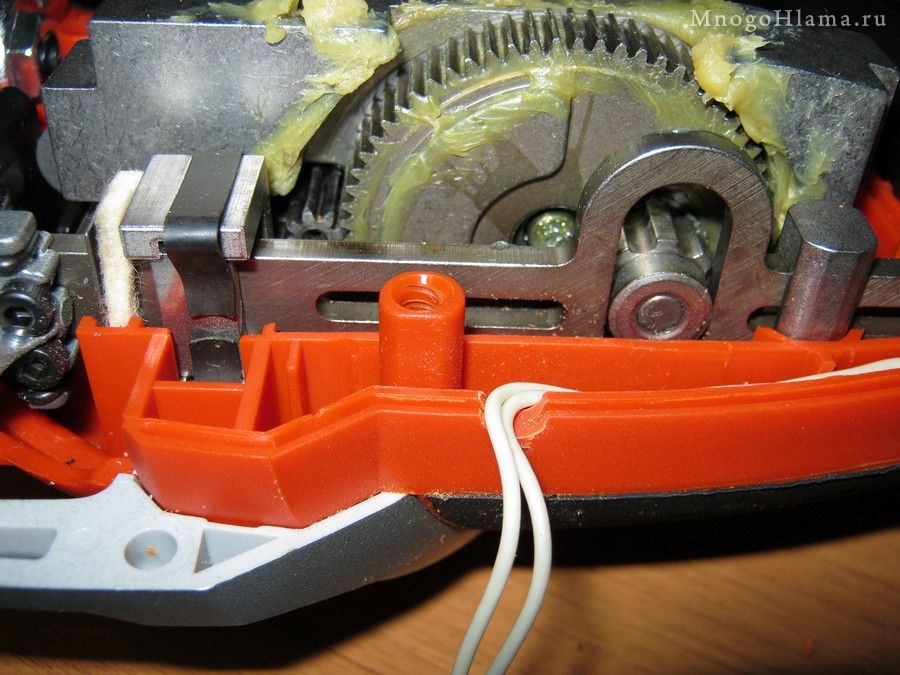

Наметил место для вывода проводки наружу, сложил половинки и дремелем просверлил отверстие.

Ещё раз всё обмозговав, решил запитать подсветку на постоянную, а выключать её кнопкой на лазерном коробе. Отпаял от платы и завёл их на вход выключателя вместе с сетевыми проводами.

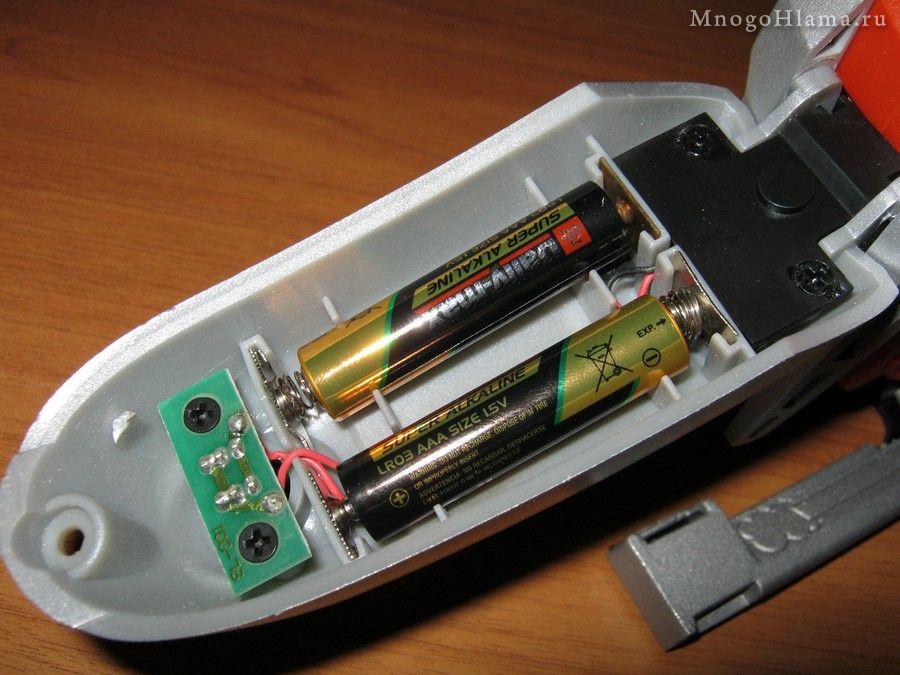

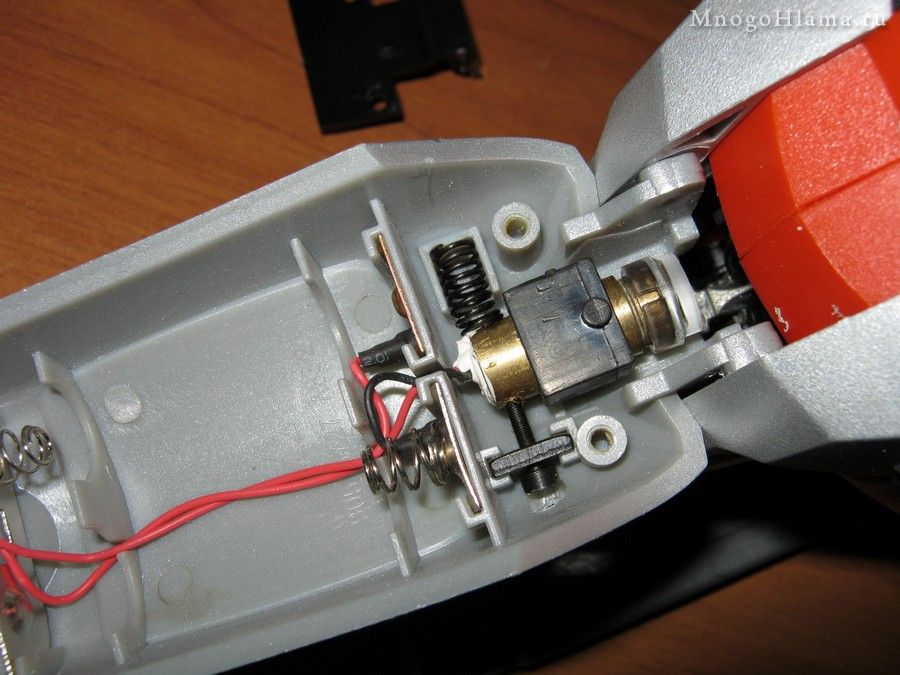

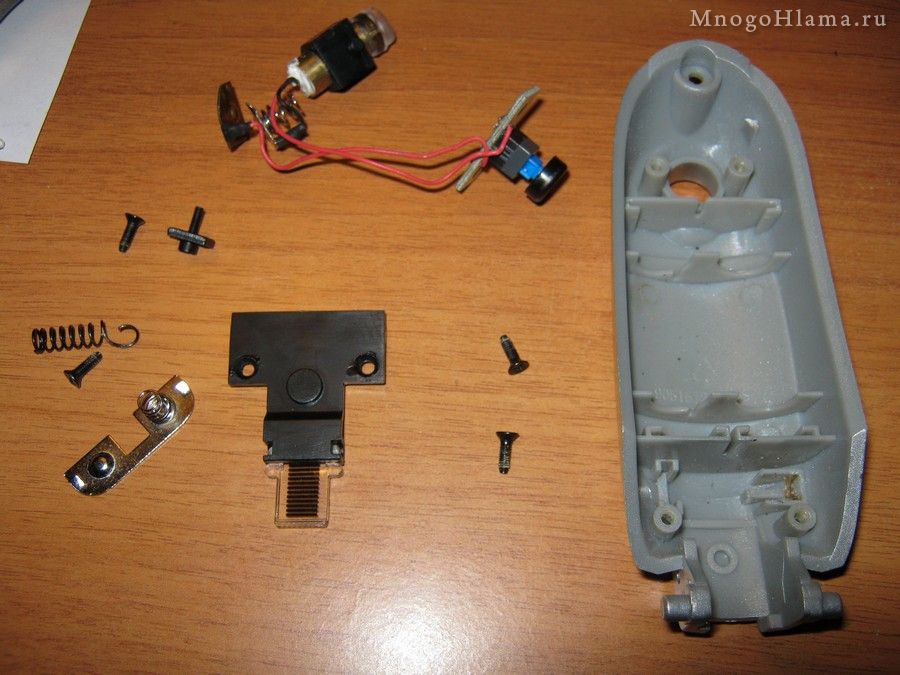

Выпотрошил содержимое короба, отпаял хлипкие проводочки от выключателя.

Расточил пошире проём, чтобы поместилось 4 светодиода.

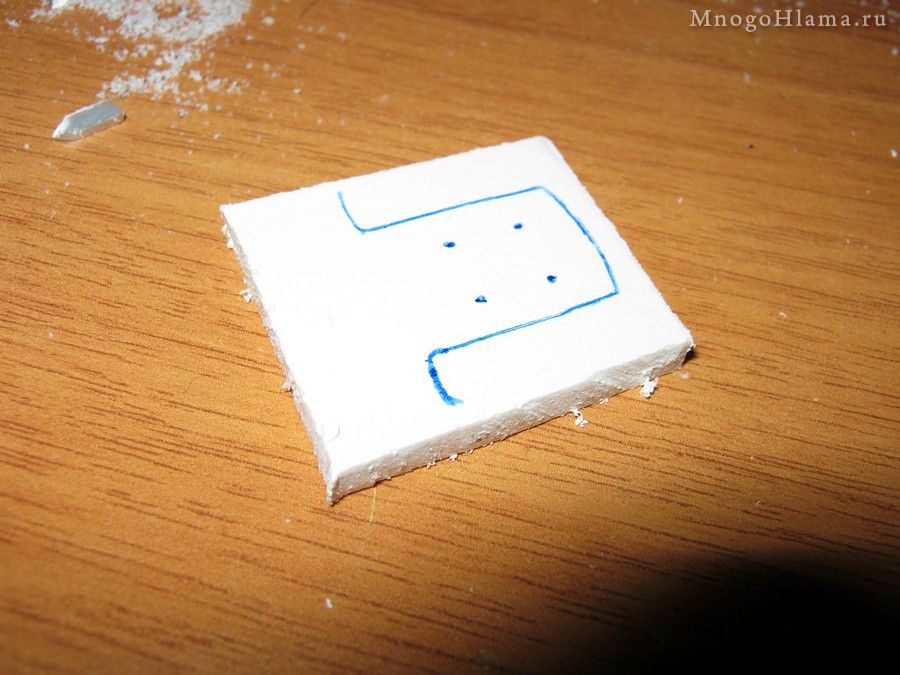

Подобрал огрызок пластика, очертил на нём контуры проёма короба, наметил центры отверстий под диоды.

Просверлил отверстия по диаметру диодов.

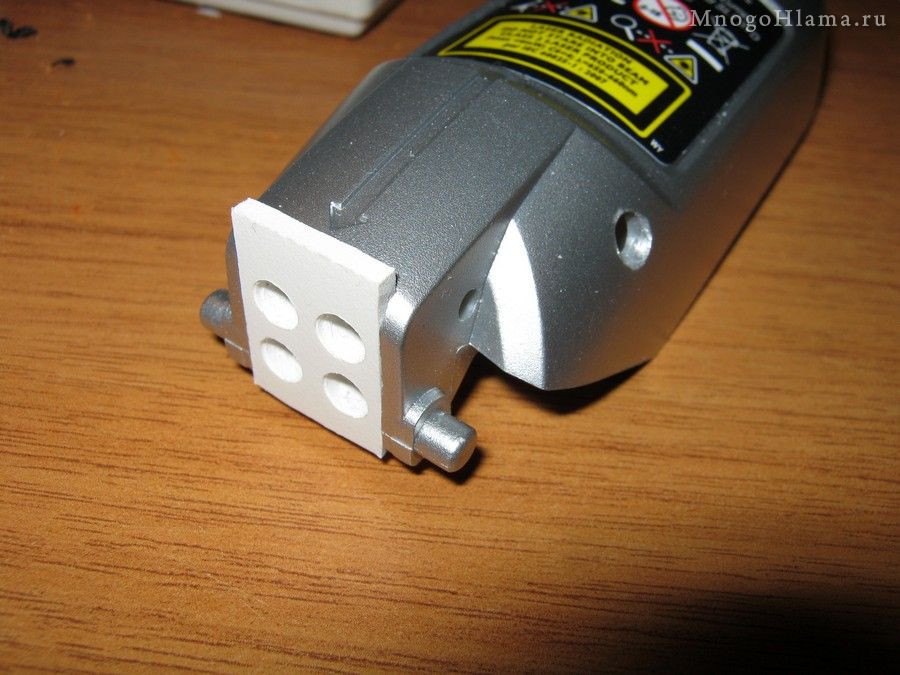

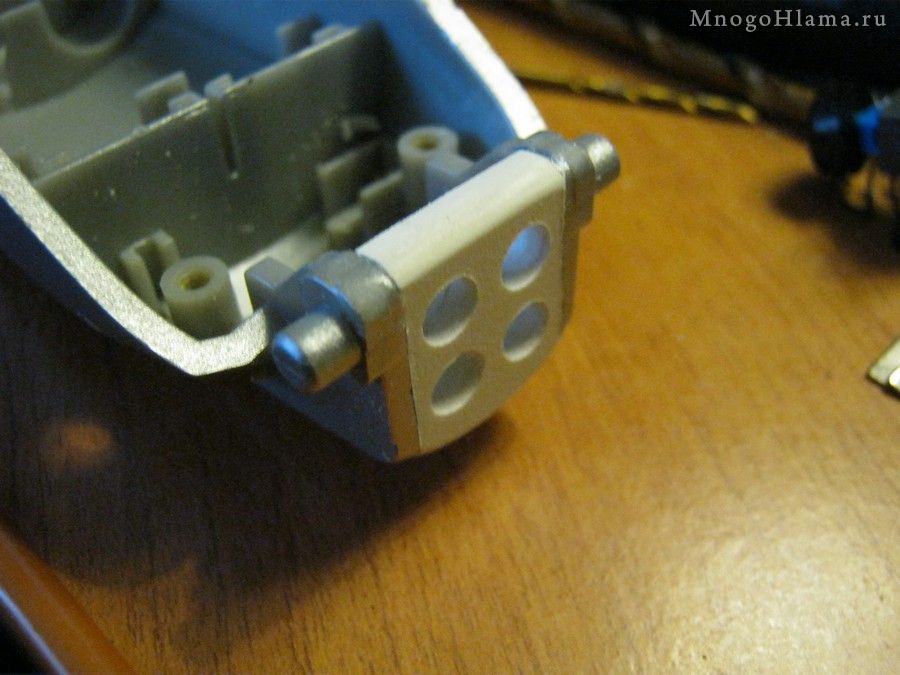

Обточил края под размер проёма короба и вклеил его туда.

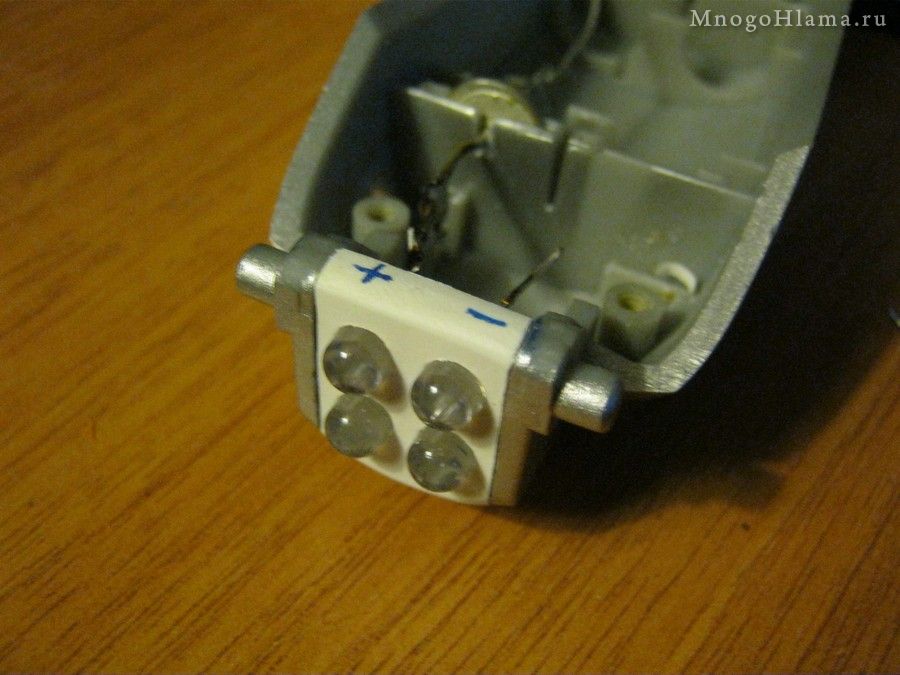

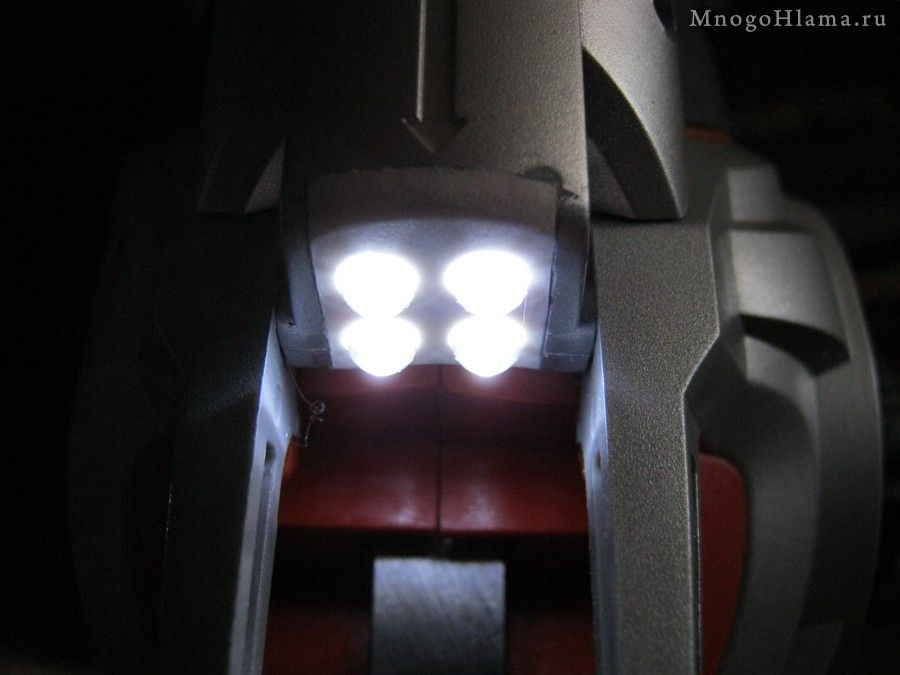

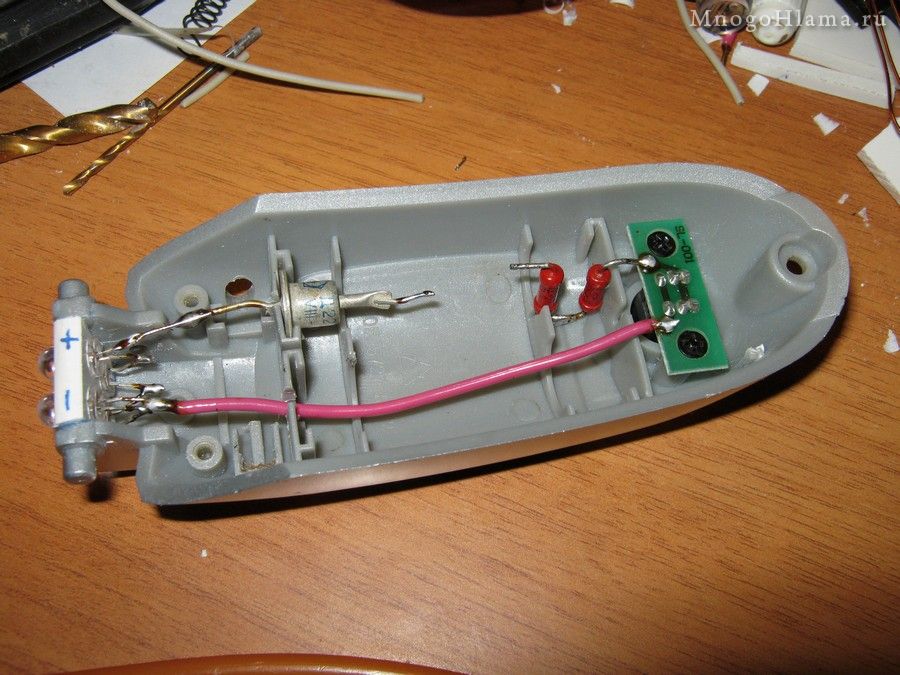

Установил и спаял светодиоды, диод, резисторы и выключатель.

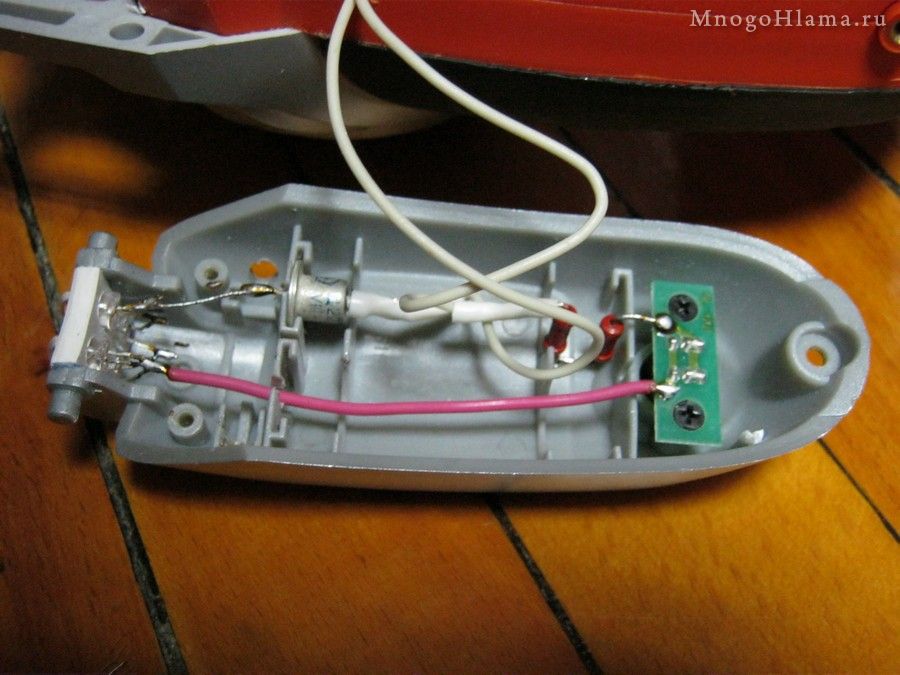

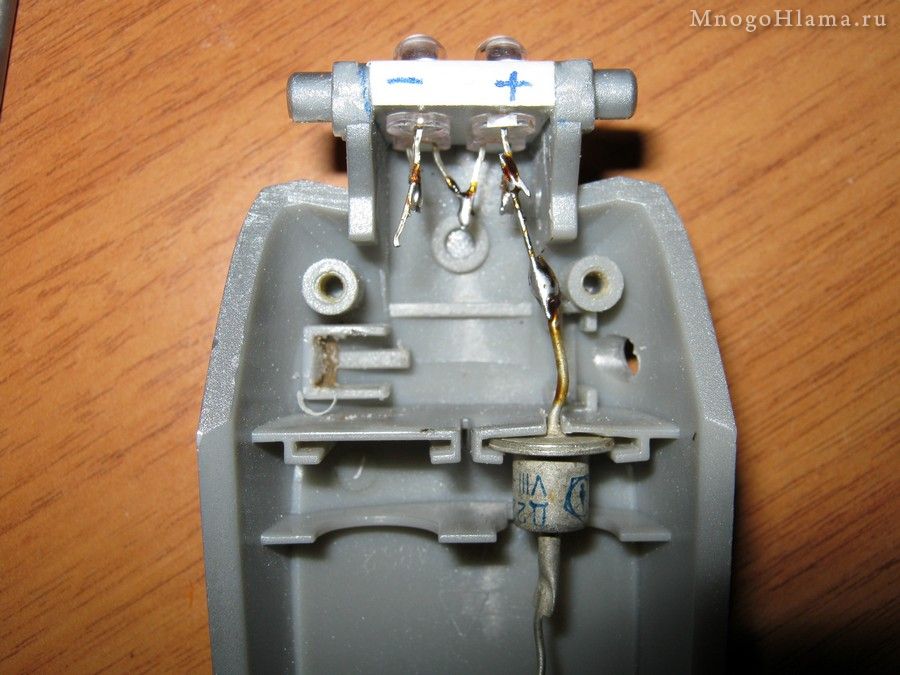

Выпрямительный диод очень комфортно вписался в отсек для батарейной клеммы.

Резисторы и провод паял прямо на плату выключателя.

Припаял провода и обжал термоусадкой. Выточил впадину с торца вклеенного пластика (там где были значки " + -" ) так как в этом месте короб упирался в корпус лобзика и не закрывался.

Зафиксировал светодиоды и резисторы термоклеем.

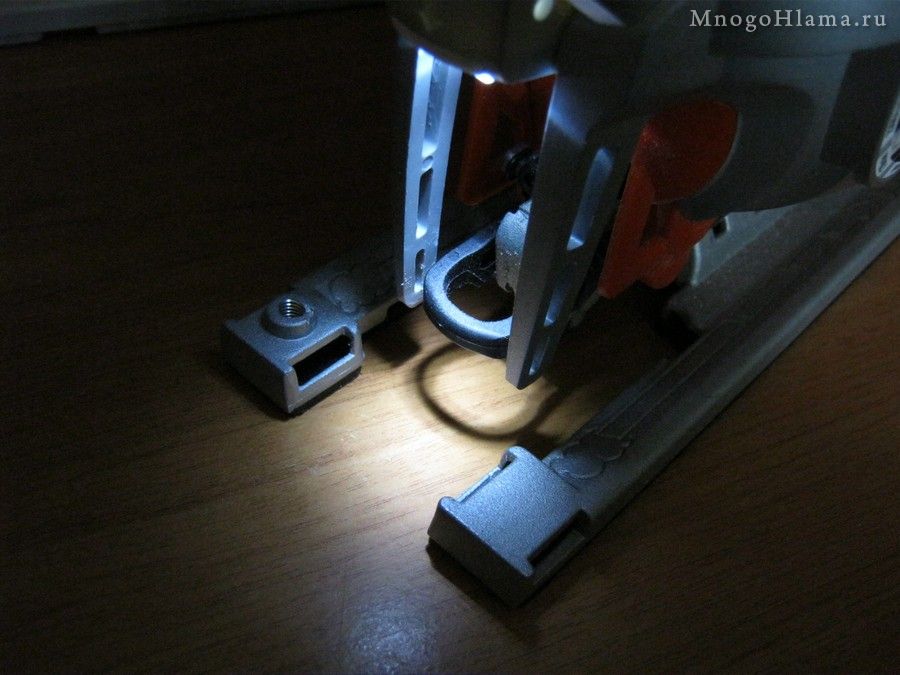

Проверил как работает подсветка, после чего собрал лобзик.

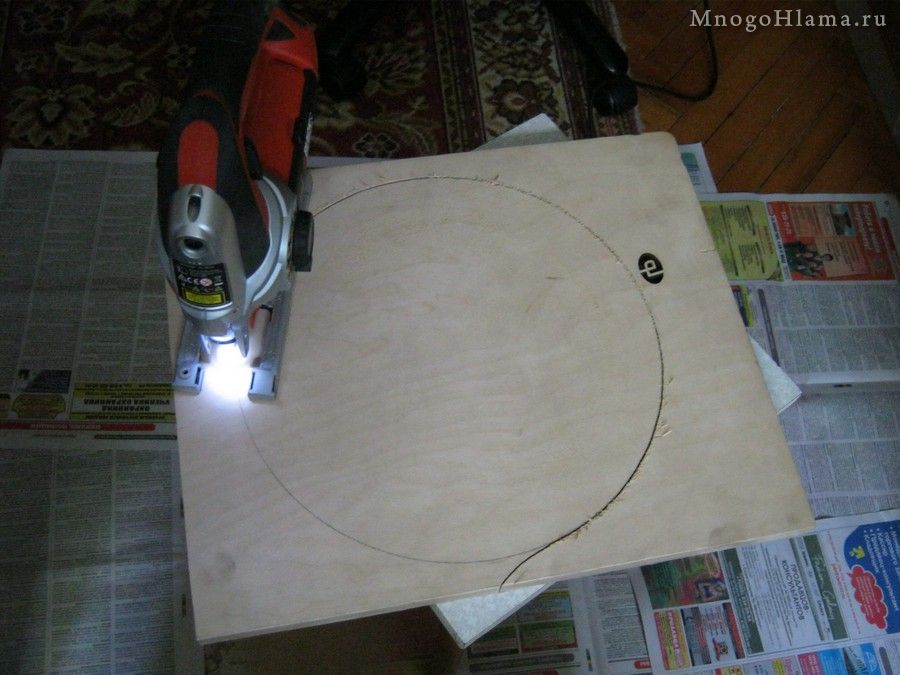

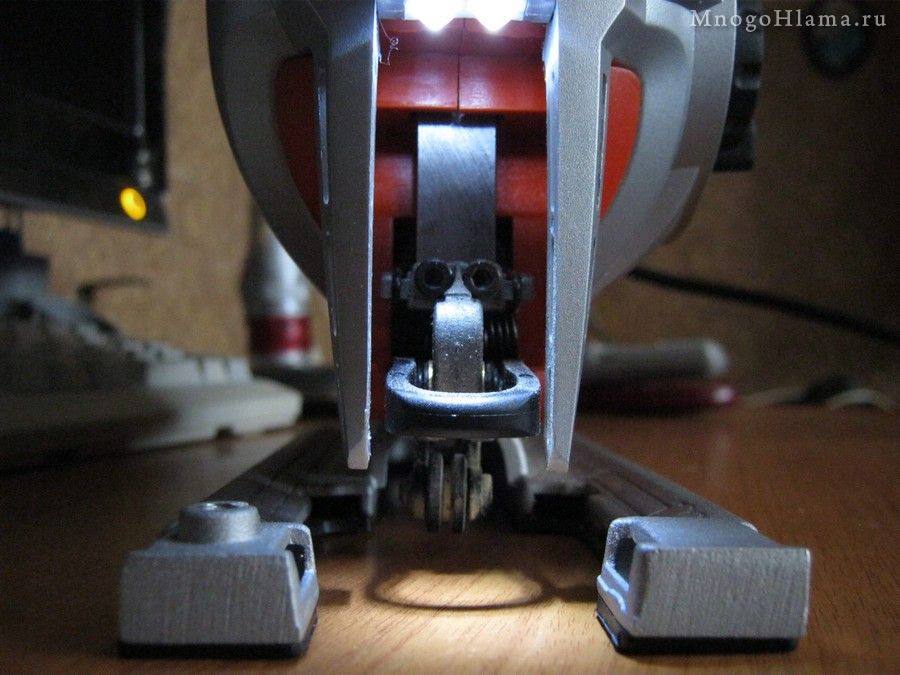

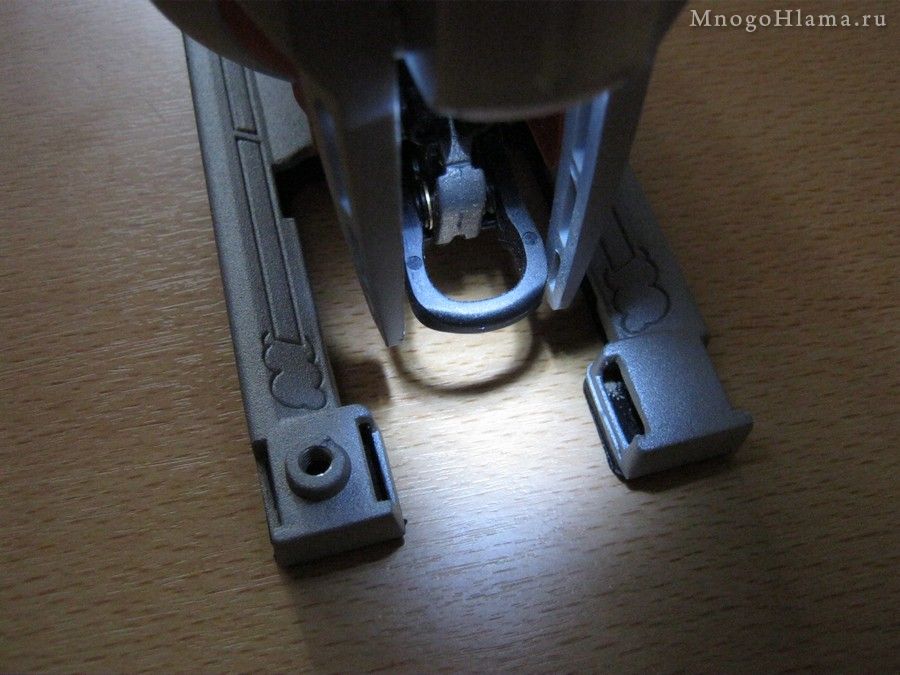

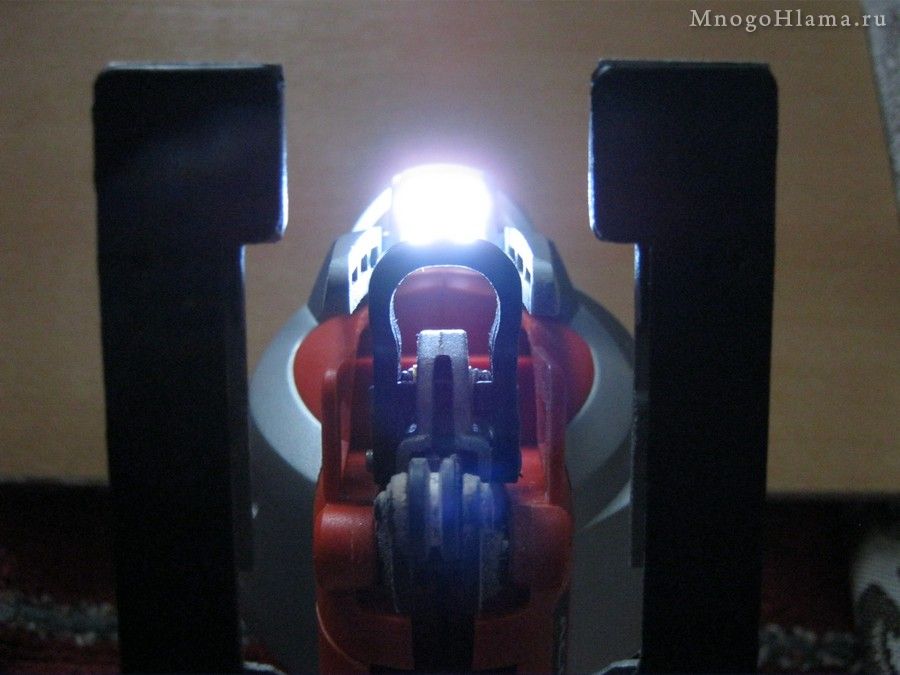

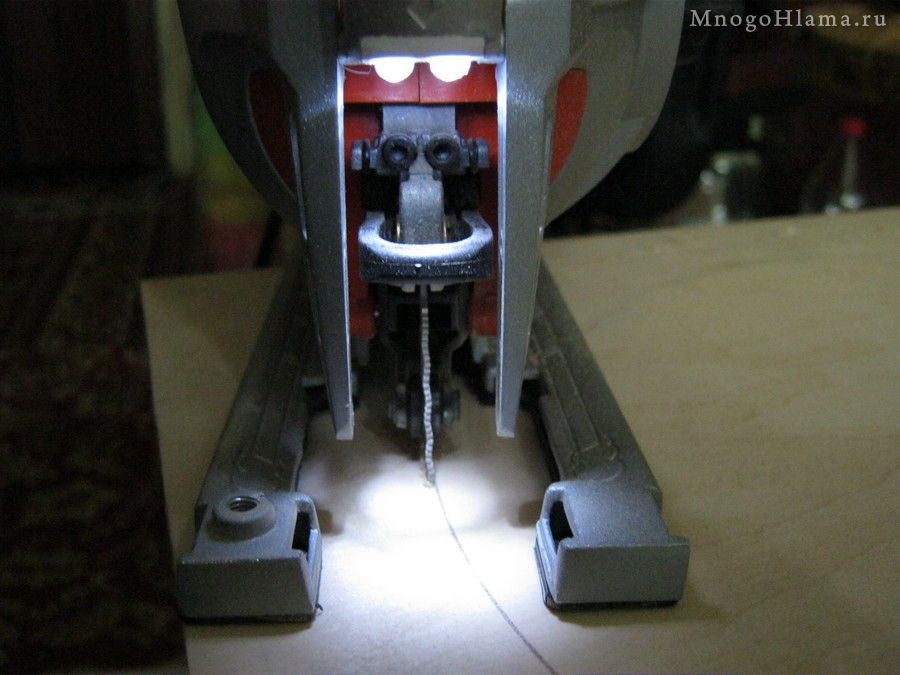

Испытал подсветку так сказать в полевых условиях, выпиливал сиденье из фанеры 18 мм. После удаления перемычки, линия реза теперь как на ладони, да и подсветка светит великолепно.

Видео с подсветкой в действии, вот только забыл выключить свет в комнате на момент съёмки.

Не знаю сколько протянут светодиоды подключённые по такой схеме, учитывая то что лобзиком пользуемся очень редко, но пока всё сияет великолепно    :-)
