Почему не срабатывают кнопки на пульте - (как разобрать пульт от телевизора Samsung WS-32Z30HEQ)

На днях перестали срабатывать некоторые кнопки на пульте. Для начала заменил батарейки на новые, но это не помогло, некоторые кнопки по прежнему не работали. Поэтому решил разобрать пульт и посмотреть в чём дело.



Пульт от телевизора Samsung WS-32Z30HEQ

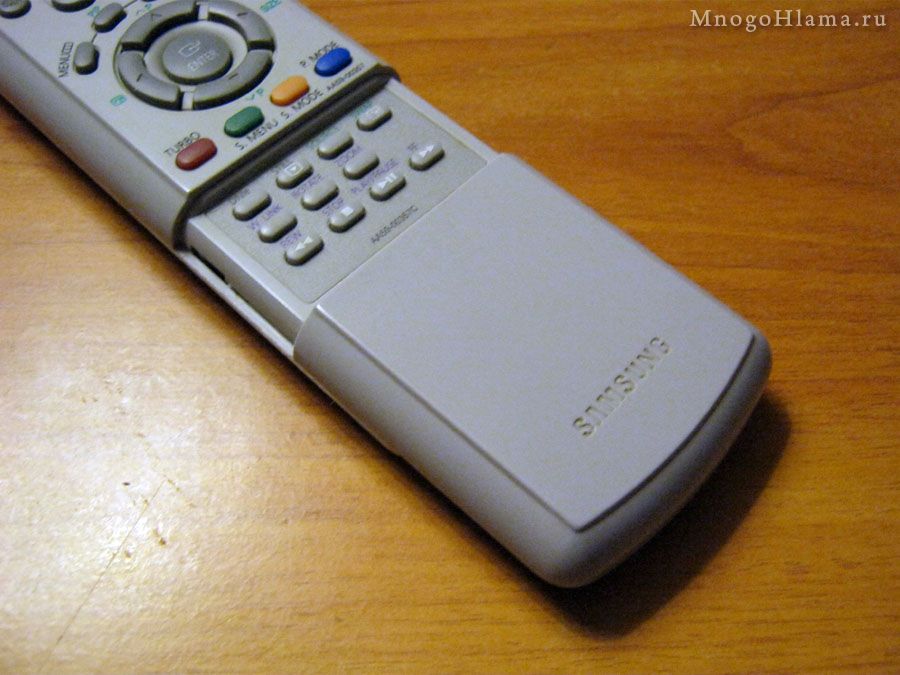

Снимаем сдвигающуюся крышку, для этого нужно открыть её, как только она упрётся, нужно приложить небольшое усилие всё в том же направлении чтобы она соскочила с направляющих.



Пульт от телевизора Samsung WS-32Z30HEQ

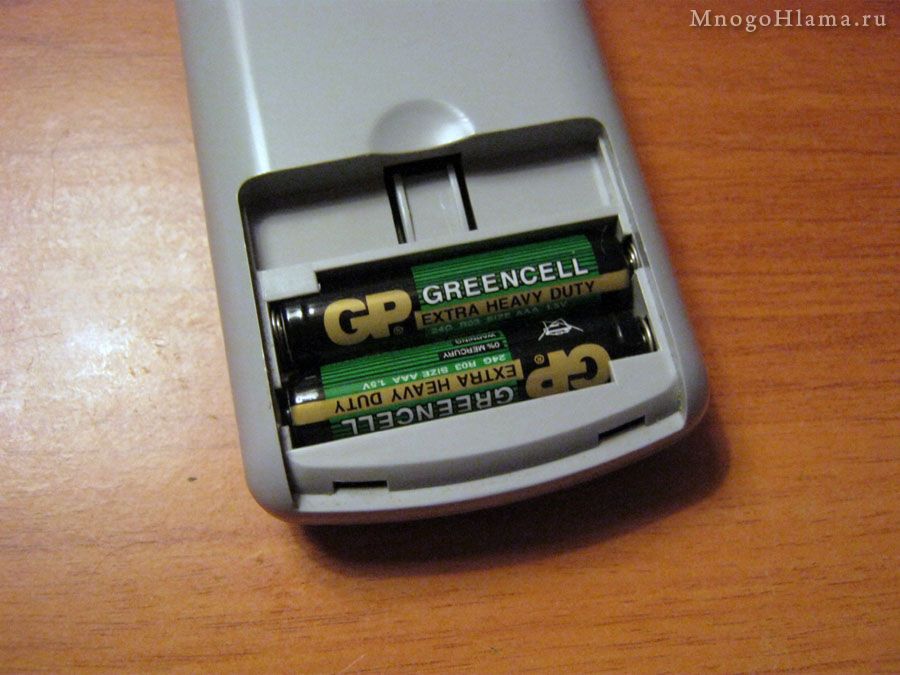

Батарейки в пульте от телевизора Samsung WS-32Z30HEQ

Вынимаем батарейки и выворачиваем под ними два винтика.



Батарейный отсек пульта телевизора Samsung WS-32Z30HEQ

Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Как разобрать пульт от телевизора Samsung WS-32Z30HEQ



В этом пульте нижняя крышка нахлопывается на верхнюю. Начинать разбирать лучше всего с торца батарейного отсека, как только откроете этот замок то сразу поймёте как действовать дальше. Стрелками я обозначил замки вокруг батарейного отсека.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

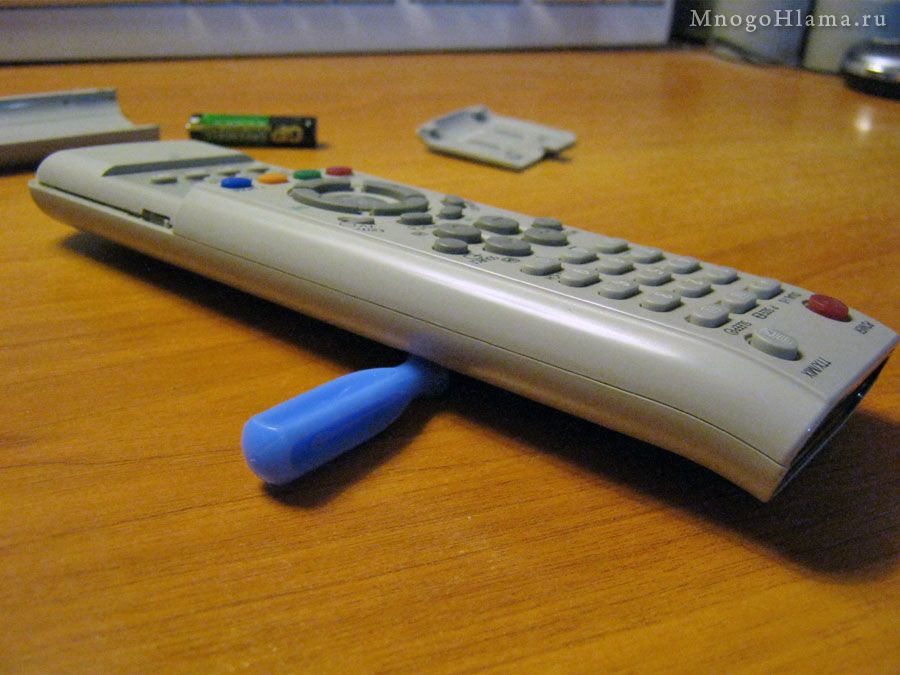

После открытия первых двух замков, просто переставляем отвёртку в образовавшуюся щель и раздвигая половинки корпуса, открываем замки вдоль всего корпуса.



Открытие замков пульта телевизора Samsung WS-32Z30HEQ

Пульт разобран.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Под резиновым ковриком с кнопками и на плате была лужа жира. В инэте мнения о происхождении этой субстанции расходятся, одни утверждают что это силиконовая смазка, которая защищает контакты от окисления, другие говорят что это жир с рук человека, пропитавшийся со временем сквозь резину. Второй вариант больше похож на правду, так как расположение жира на контактах указывает на самые ходовые кнопки, в то время как остальные чистые и сухие.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ



И смывают его все по разному, фэйри, стиральным порошком, мылом, спиртом. Я смыл всё это дело спиртом, но без особого фанатизма, чтобы не снять токопроводящее покрытие с кнопок и платы. Собрал пульт без верхней крышки и проверил, всё работает как надо.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Собирал корпус я в обратном порядке, вставил стёклышко и захлопнул на нём обе половинки корпуса, и так до батарейного отсека. Следите чтобы кнопки попали в отверстия.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ

Если всё сделать правильно то на боковом шве не должно остаться следов от отвёртки.



Как разобрать пульт от телевизора Samsung WS-32Z30HEQ
